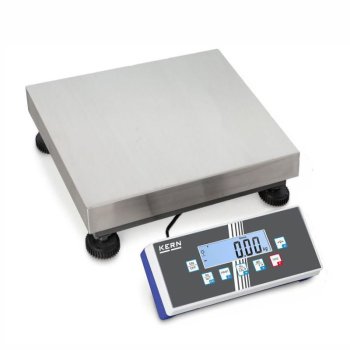

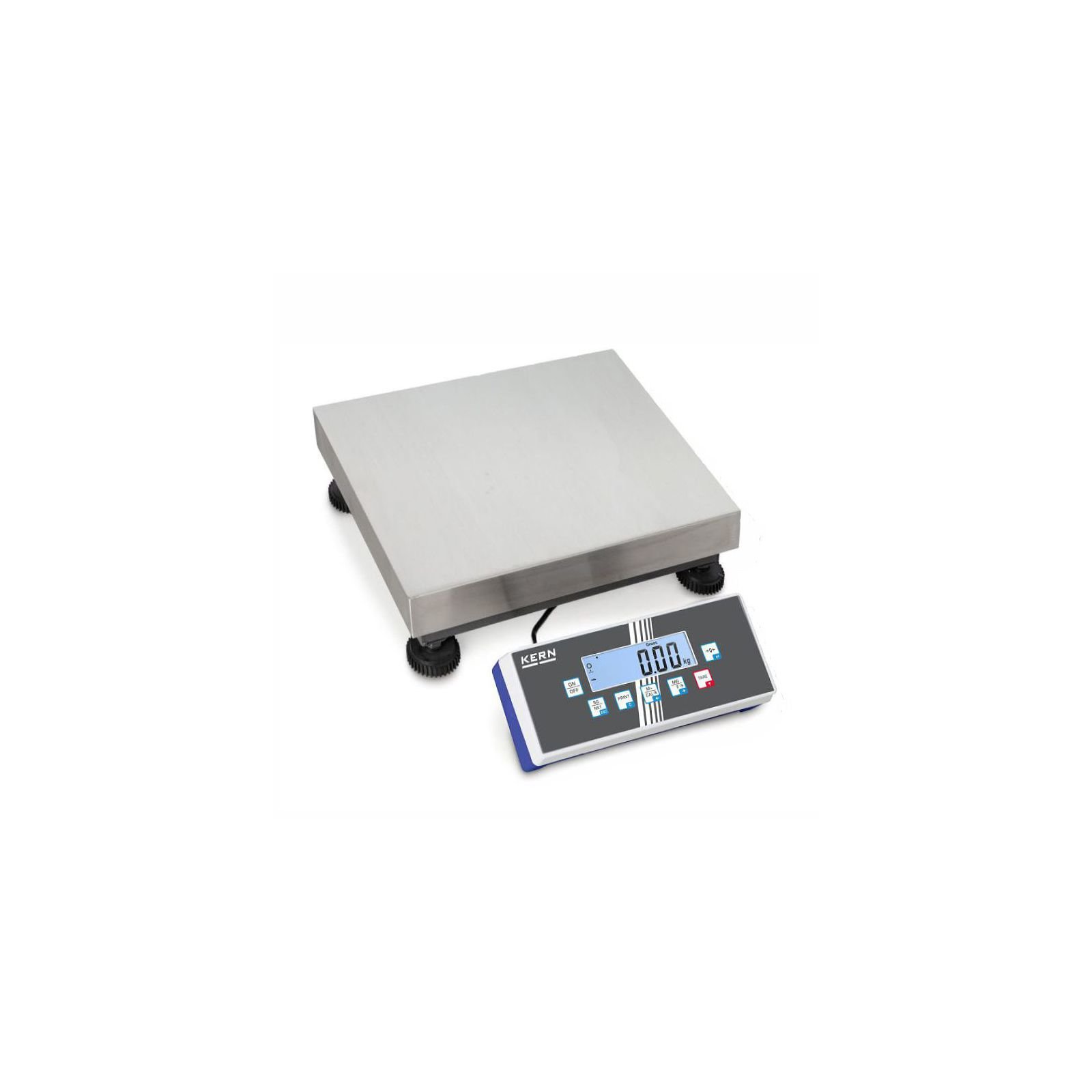

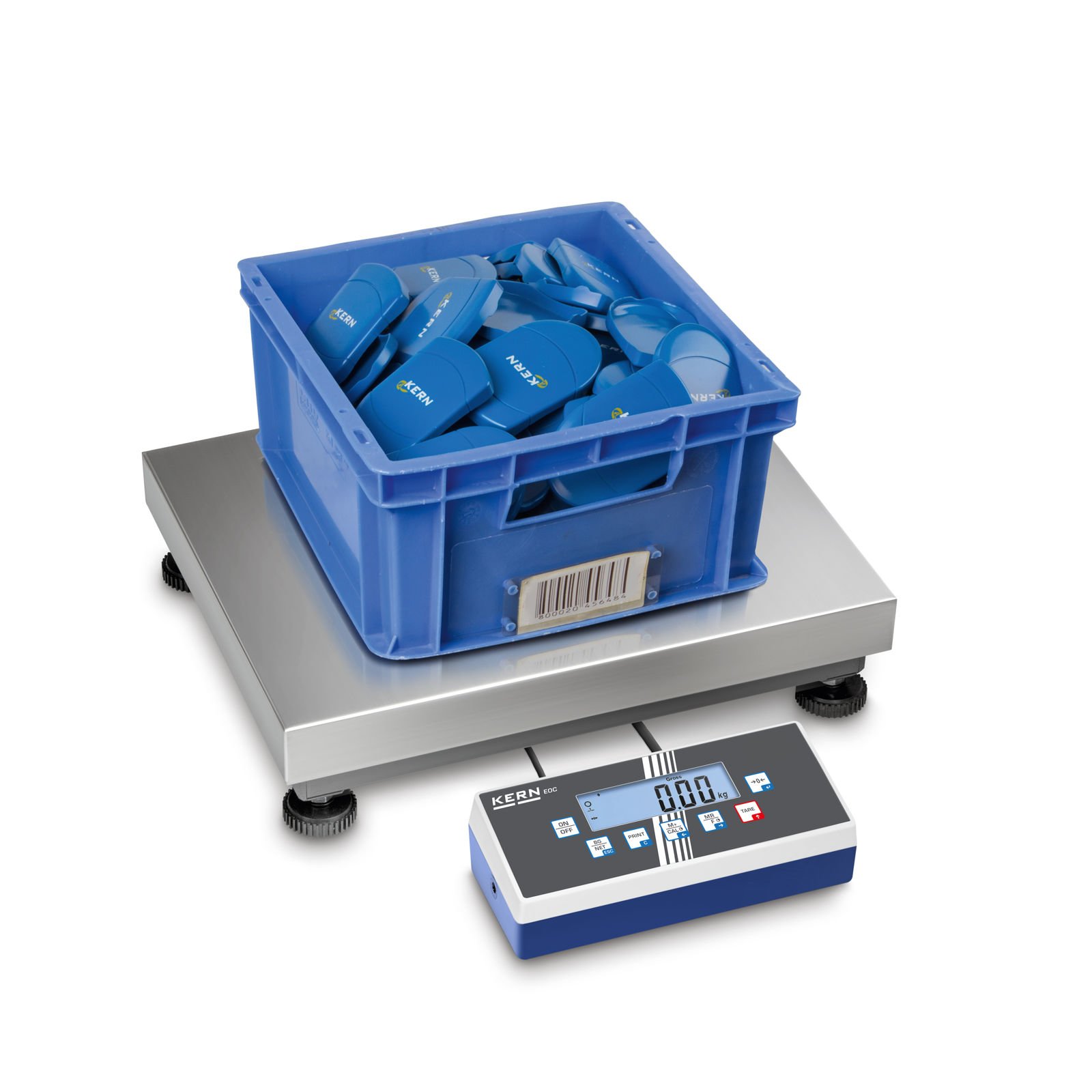

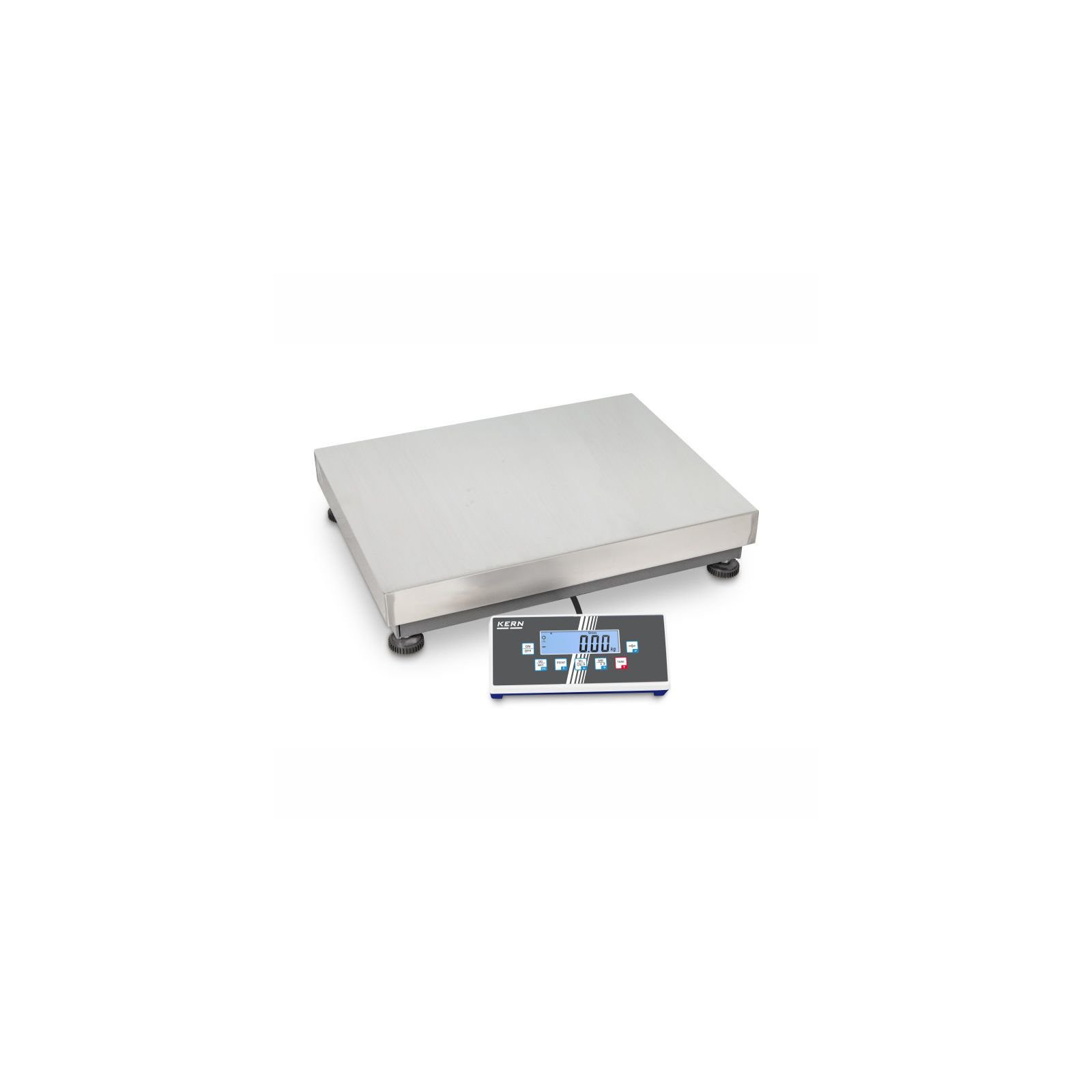

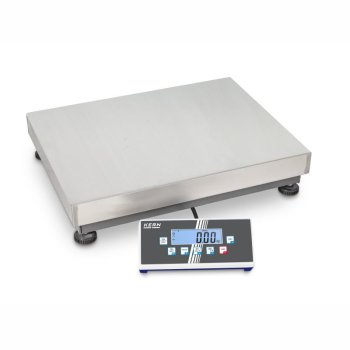

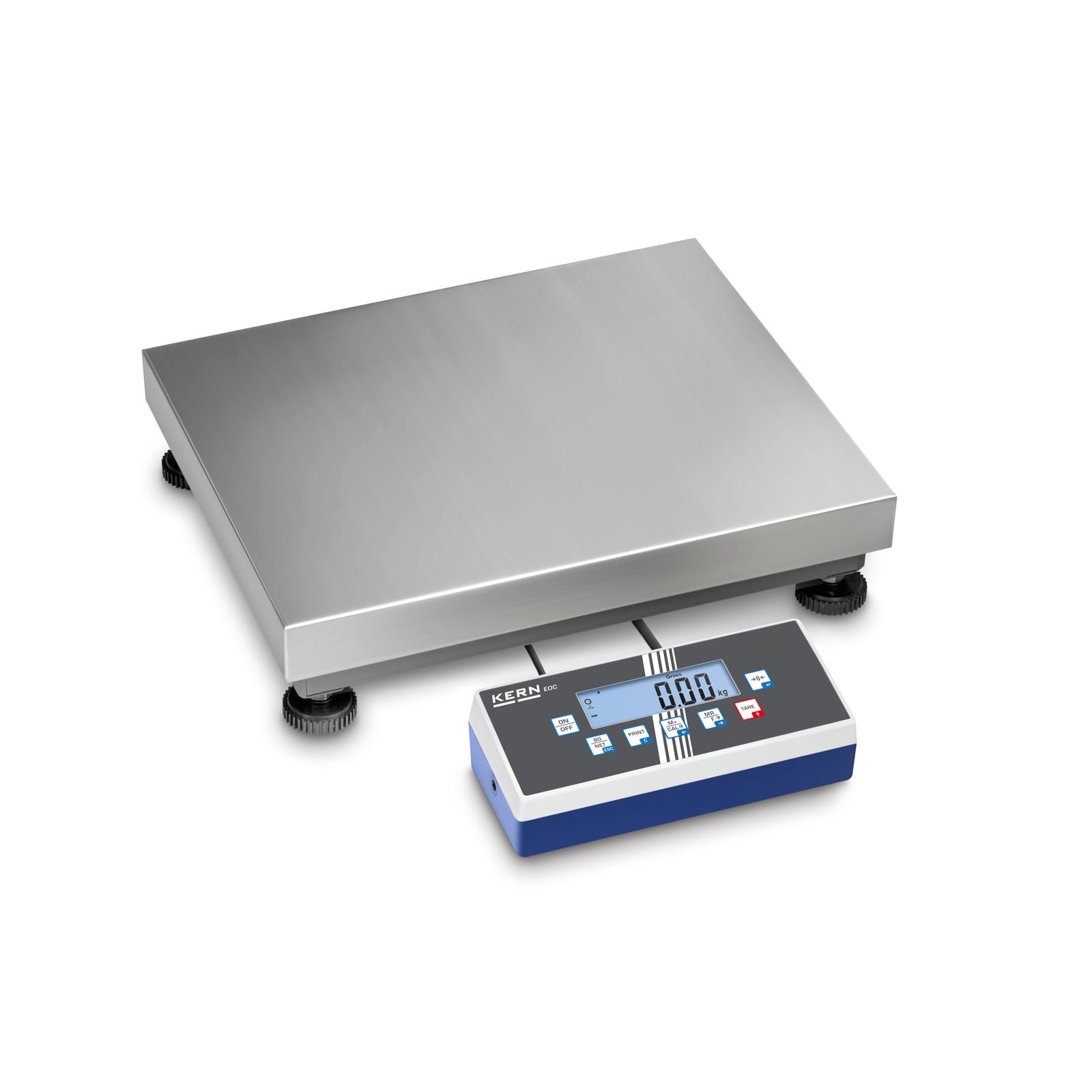

Die Plattformwaage Kern EOC ist eine Industriewaage mit RS-232 Schnittstelle und einer IP-65 geschützten Plattform.
Die RS-232 Schnittstelle ermöglicht Ihnen ein bequemes Übertragen der Wiegedaten an PCs, Maschinen und Drucker. Für den Anschluss benötigen Sie das Schnittstellenkabel EOC-A12.
Bei Nutzung der RS-232 Schnittstelle sind Abfrage und Fernsteuerung der Plattformwaage über externe Steuerungsgeräte oder Computer mittels KERN Communication Protocol (KCP) möglich. Das KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen, der das Abrufen und Steuern aller relevanten Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Das KCP Protokoll ist in großen Teilen mit dem MT-SICS Protokoll kompatibel.
Dank des als Zubehör erhältlichen Akkus und der kompakten, leichten Bauweise eignet sich die Plattformwaage Kern EOC gut für den mobilen Einsatz.
Das hinterleuchtete LCD-Display mit einer Ziffernhöhe von 25 mm ermöglicht ein leichtes Ablesen auch bei schlechten Lichtverhältnissen.
Das Anzeigegerät kann mit der mitgelieferten Wandhalterung an Wänden angebracht werden. Mit dem als Zubehör erhältlichen Stativ können Sie das Anzeigegerät der Plattformwaage Kern EOC ohne Wandmontage höher setzen. Die ebenfalls als Zubehör erhältliche Halterung ermöglicht die Montage des Anzeigegerätes an der Plattform.
Für einen optimalen Stand ist das Nivellieren über 4 Stellfüße mit Libelle möglich.
Ausführung
- Ein- oder Zweibereichswaage
- Separates Anzeigegerät mit hinterleuchtetem LCD-Display
- Ziffernhöhe: 25 mm
- Nivellierung über 4 Stellfüße mit Libelle
- Tischfuß inkl. Wandhalterung für das Anzeigegerät im Lieferumfang enthalten

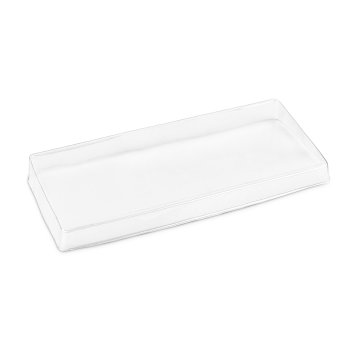

- Arbeitsschutzhaube im Lieferumfang enthalten
- Wägen mit Toleranzbereich (Checkweighing)
- Summieren von Gewichtswerten
- Tierwiegeprogramm
- Zählfunktion
- Prozentwiegen
- Datenschnittstelle RS 232
- KCP-Protokoll
- GLP-Protokoll bei Nutzung eines Kern-Druckers
- Höchstlast: Varianten in 6 kg, 12 kg, 15 kg, 24 kg, 35 kg, 60 kg, 120 kg, 150 kg und 300 kg
- Ziffernschritt: Varianten in 0,2 g bis 0,5 g, 0,5 g, 0,5 bis 1 g, 1 g, 1 g bis 2 g, 2 g, 2 g bis 5 g, 5 g, 5 g bis 10 g, 10 g, 10 g bis 20 g, 20 g bis 50 g und 50 g bis 100 g
- Netzteilbetrieb 100 - 240 V / 50 - 60 Hz
- Akkubetrieb mit integriertem Akkusatz für bis zu 43 Stunden ohne Hinterleuchtung als Zubehör erhältlich. Ladezeit ca. 3 Stunden.
- IP-65 geschützte Wägeplattform aus Edelstahl

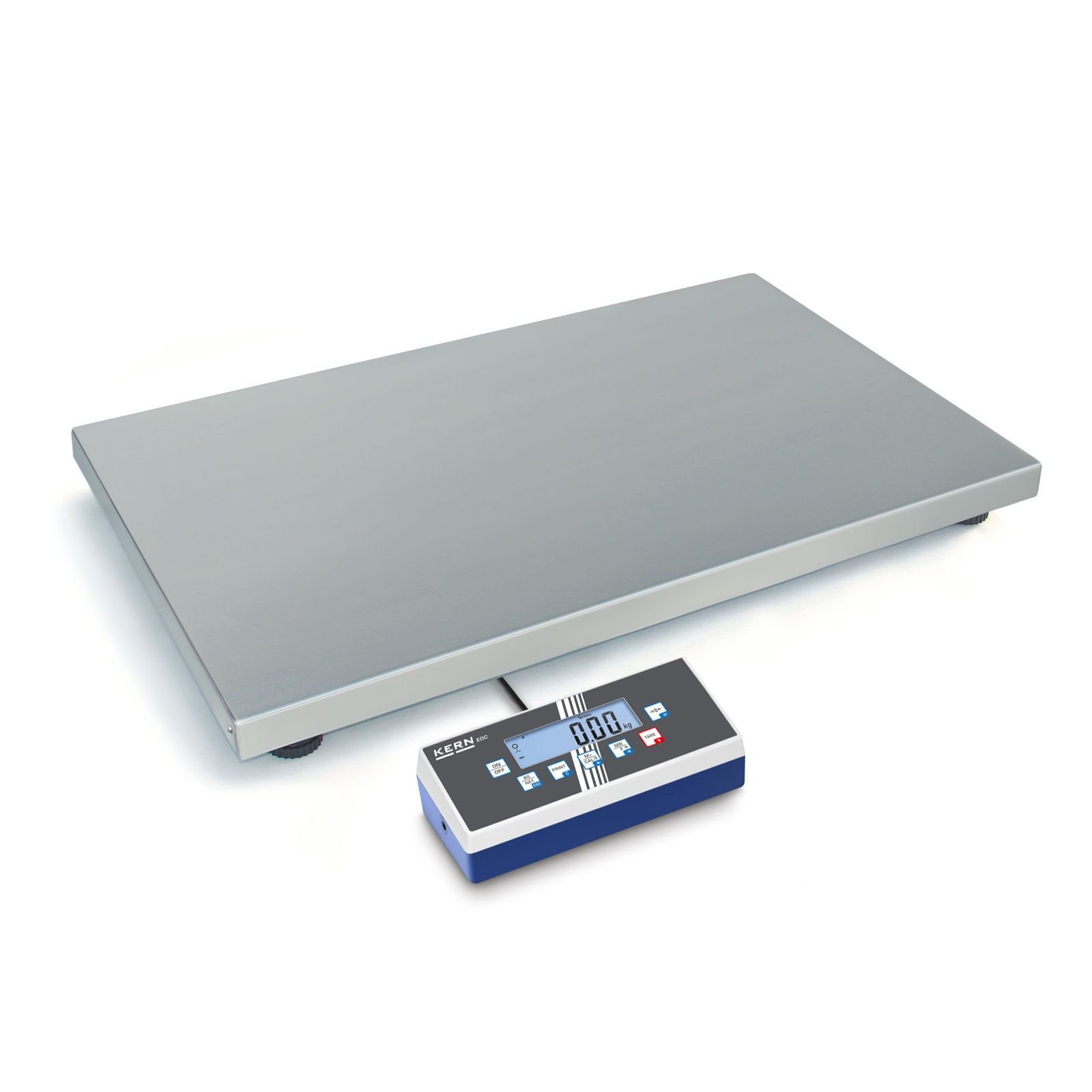

- Plattformgröße: Varianten in 300 x 300 x 110 mm, 500 x 400 x 120 mm, 650 x 500 x 150 mm und 950 x 500 x 60 mm

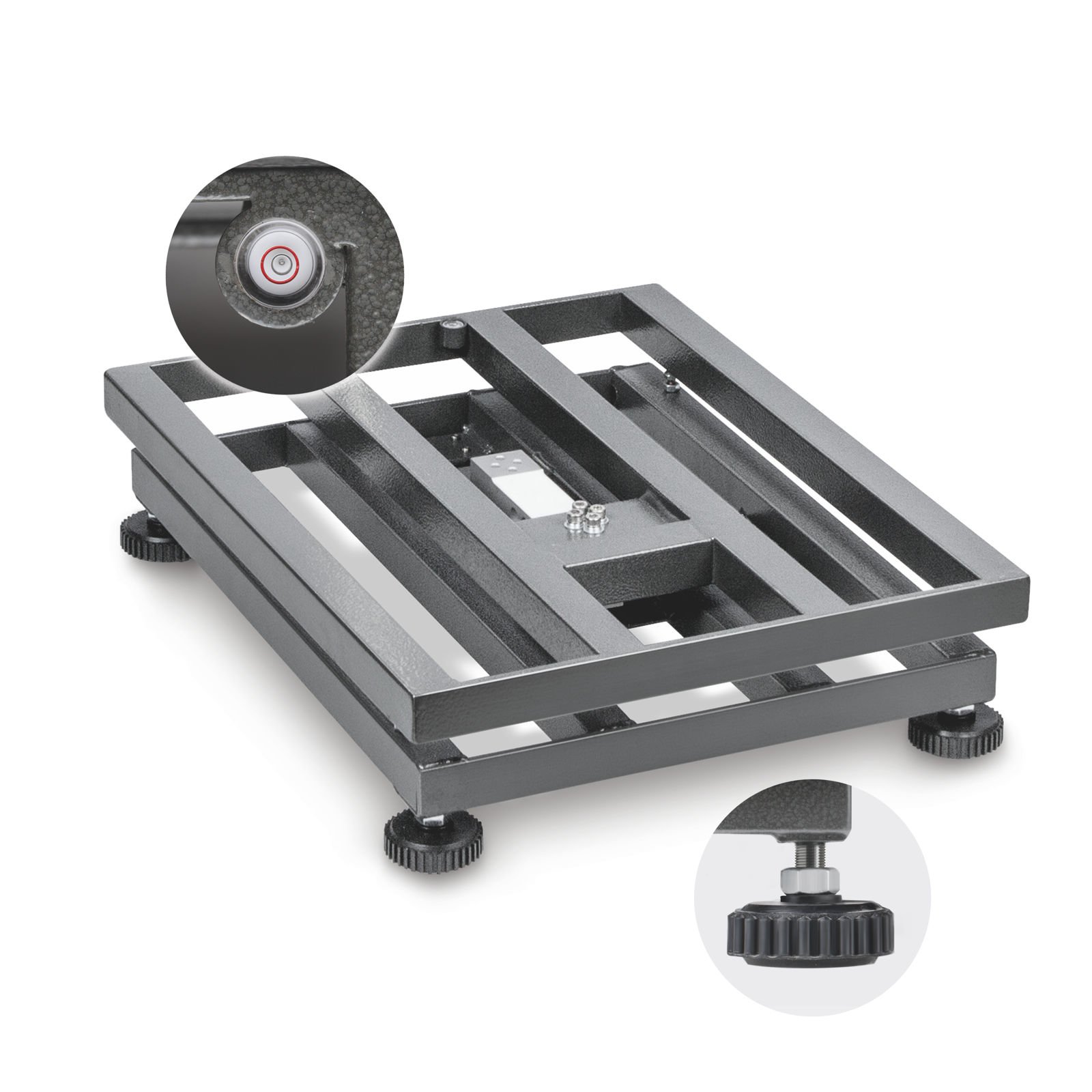

- Unterkonstruktion: Stahl lackiert
- Silikonbeschichtete Aluminium-Wägezelle
- Abmessungen Anzeigegerät: 268 x 115 x 80 mm
- Kabellänge Anzeigegerät: 3 m
- Eigengewicht: ca. 6 kg bis 26 kg
- Zulässige Umgebungstemperatur: -10 / 40 Grad Celsius
Die Lieferung erfolgt ohne Dekorationsgegenstände.
Verfügbare Varianten:
| Artikelnummer | Höchstlast | Ziffernschritt | Plattform |
|---|---|---|---|
| EOC 6K-3 | 6 kg | 1 g bis 3 kg, 2g ab 3 kg | 300 x 300 mm² |
| EOC 6K-4A | 6 kg | 0,5 g | 300 x 300 mm² |
| EOC 10K-3 | 12 kg | 2 g bis 6 kg, 5g ab 6 kg | 300 x 300 mm² |
| EOC 10K-3A | 12 kg | 1 g | 300 x 300 mm² |
| EOC 10K-4 | 15 kg | 0,2 g bis 6 kg, 0,5 g ab 6 kg | 300 x 300 mm² |
| EOC 20K-3A | 24 kg | 2 g | 300 x 300 mm² |
| EOC 30K-3 | 35 kg | 5 g bis 15 kg, 10 g ab 15 kg | 300 x 300 mm² |
| EOC 30K-3L | 35 kg | 5 g bis 15 kg, 10 g ab 15 kg | 500 x 400 mm² |
| EOC 30K-4 | 35 kg | 0,5 g bis 15 kg, 1g ab 15 kg | 500 x 400 mm² |
| EOC 30K-4S | 35 kg | 0,5 g bis 15 kg, 1g ab 15 kg | 300 x 300 mm² |
| EOC 60K-2 | 60 kg | 10 g bis 30 kg, 20 g ab 30 kg | 300 x 300 mm² |
| EOC 60K-2L | 60 kg | 10 g bis 30 kg, 20 g ab 30 kg | 500 x 400 mm² |
| EOC 60K-3 | 60 kg | 1 g bis 30 kg, 2 g ab 30 kg | 300 x 300 mm² |
| EOC 60K-3A | 60 kg | 5 g | 300 x 300 mm² |
| EOC 60K-3L | 60 kg | 1 g bis 30 kg, 2 g ab 30 kg | 500 x 400 mm² |
| EOC 100K-2 | 150 kg | 20 g bis 60 kg, 50 g ab 60 kg | 300 x 300 mm² |
| EOC 100K-2A | 120 kg | 10 g | 500 x 400 mm² |
| EOC 100K-2L | 150 kg | 20 g bis 60 kg, 50 g ab 60 kg | 500 x 400 mm² |
| EOC 100K-2XL | 150 kg | 20 g bis 60 kg, 50 g ab 60 kg | 600 x 500 mm² |
| EOC 100K-2XXL | 150 kg | 20 g bis 60 kg, 50 g ab 60 kg | 950 x 500 mm² |
| EOC 100K-3 | 150 kg | 2 g bis 60 kg, 5 g ab 60 kg | 300 x 300 mm² |
| EOC 100K-3L | 150 kg | 2 g bis 60 kg, 5 g ab 60 kg | 500 x 400 mm² |
| EOC 300K-2 | 300 kg | 50 g bis 150 kg, 100 g ab 150 kg | 500 x 400 mm² |
| EOC 300K-2L | 300 kg | 50 g bis 150 kg, 100 g ab 150 kg | 600 x 500 mm² |
| EOC 300K-3 | 300 kg | 5 g bis 150 kg, 10 g ab 150 kg | 500 x 400 mm² |
- Höchstlast: 6 kg12 kg15 kg24 kg35 kg60 kg120 kg150 kg300 kg
- Ziffernschritt: 200 mg - 500 mg500 mg500 mg - 1 g1 g1 g - 2 g2 g2 g - 5 g5 g5 g - 10 g10 g10 g - 20 g20 g - 50 g50 g - 100 g
- Eichfähigkeit: Nicht eichfähig
- Funktionen: TarafunktionHoldfunktionKontrollfunktionNivellierbare Füße und LibelleProzentbestimmungTierwiegeprogrammAbschaltautomatikGLP-ProtokollGrenzwertmeldungSummenfunktionZählfunktion
- Displaytyp: KabeldisplayBeleuchtungBeleuchtung abschaltbar
- Justierung: Externe Justierung
- Kleinstes Teilegewicht: 5 g10 g20 g50 g100 g200 g
- Linearität: 600 mg < 6 kg < 1,5 g1,5 g1,5 g < 15 kg < 3 g3 g3 g < 30 kg < 6 g3 g < 3 kg < 6 g6 g6 g < 60 kg < 15 g6 g < 6 kg < 15 g15 g15 g < 150 kg < 30 g15 g < 15 kg < 30 g30 g30 g < 30 kg < 60 g60 g < 60 kg < 150 g150 g < 150 kg < 300 g
- Plattformgröße: 300 x 300 mm500 x 400 mm600 x 500 mm950 x 500 mm
- Reproduzierbarkeit: 200 mg < 6 kg < 500 mg500 mg500 mg < 15 kg < 1 g1 g1 g < 3 kg < 2 g1 g < 30 kg < 2 g2 g2 g < 6 kg < 5 g2 g < 60 kg < 5 g5 g5 g < 15 kg < 10 g5 g < 150 kg < 10 g10 g10 g < 30 kg < 20 g20 g < 60 kg < 50 g50 g < 150 kg < 100 g
- Schnittstellen: RS-232
- Schutzart: IP65: Staubdicht und Schutz gegen Strahlwasser
- Stabilisierungszeit: 2 s3 s
- Stromversorgung: Akkubetrieb (optional)Netzbetrieb
Hersteller: KERN & SOHN GmbH, Ziegelei 1, 72336 Balingen-Frommern, Deutschland, E-Mail: info@kern-sohn.com
