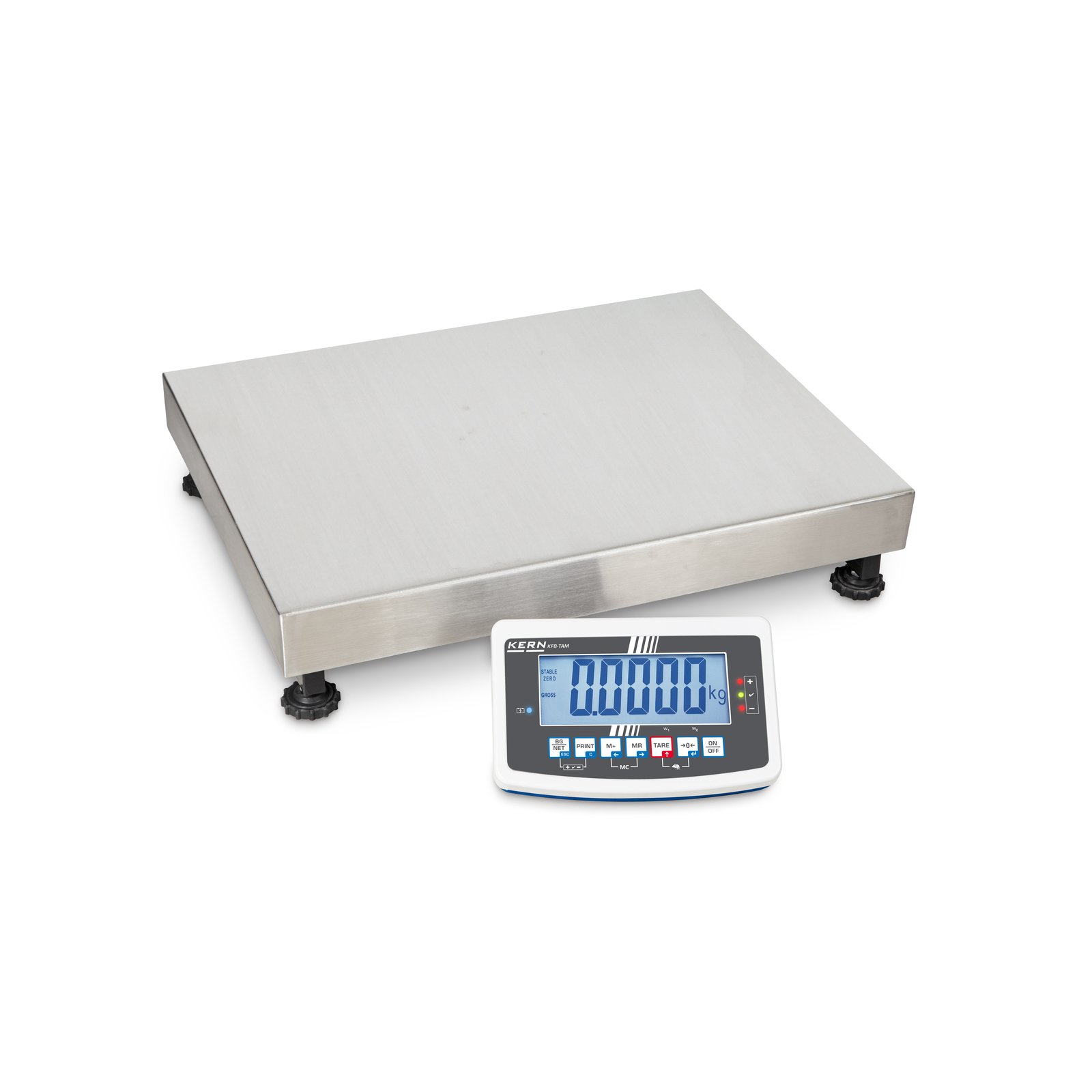

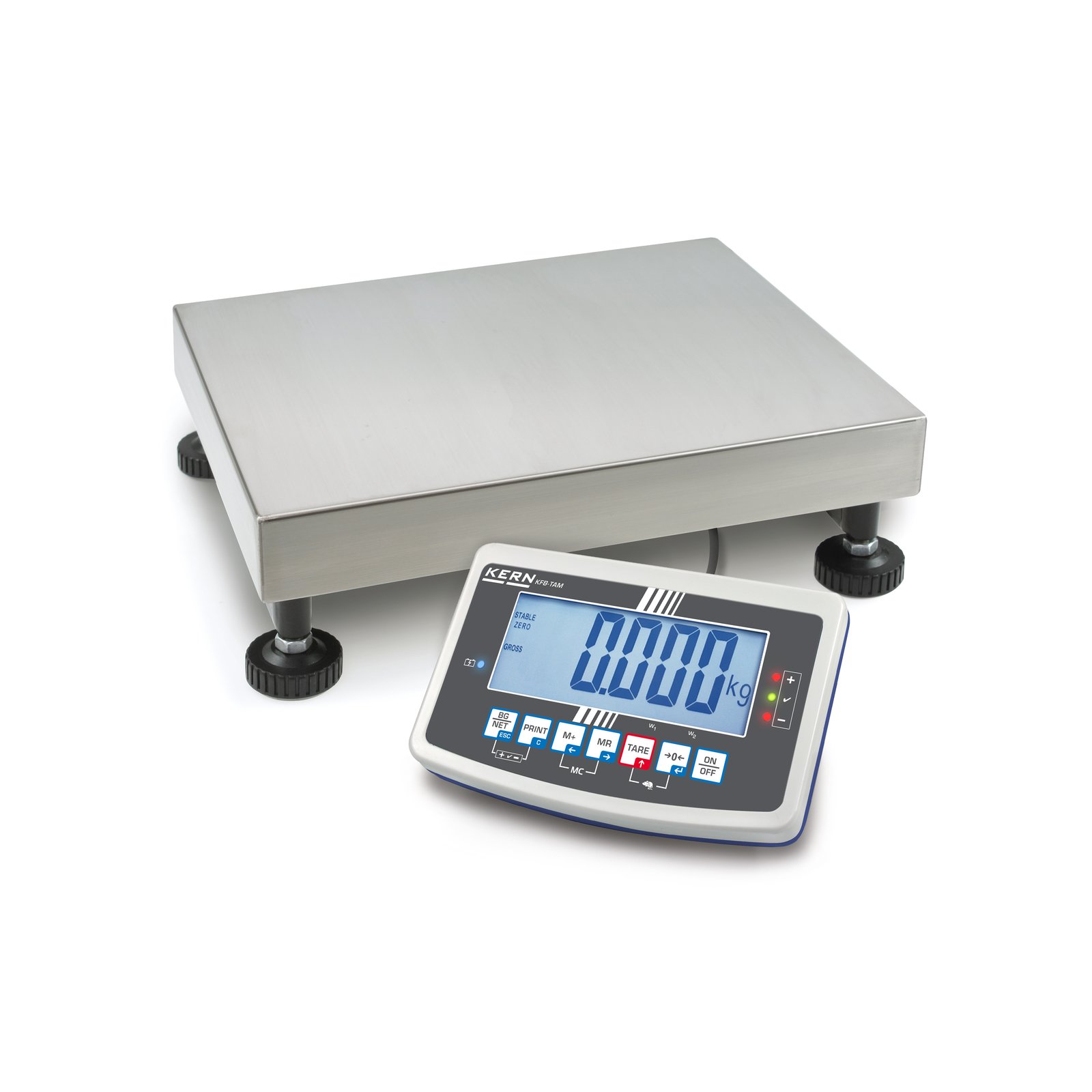

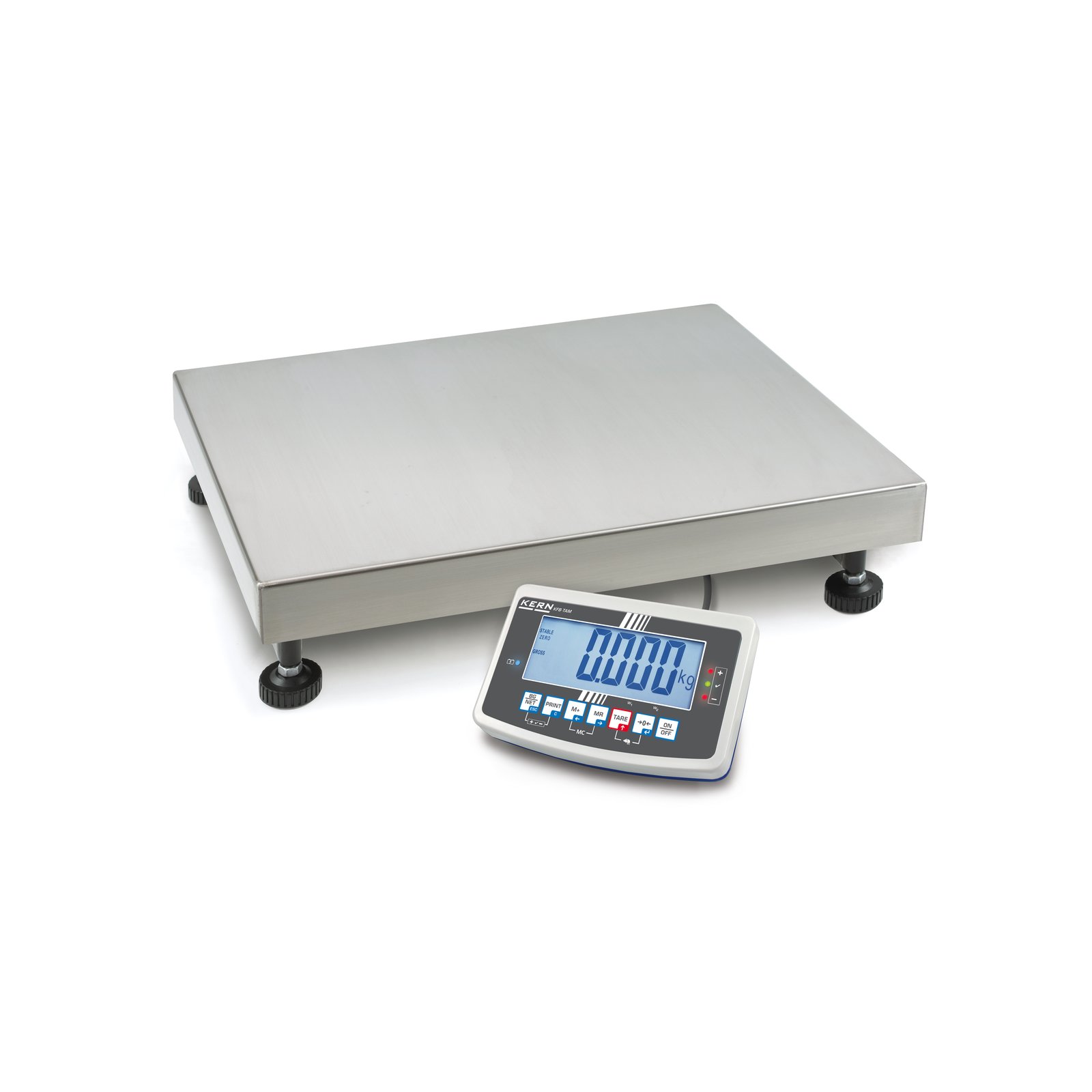

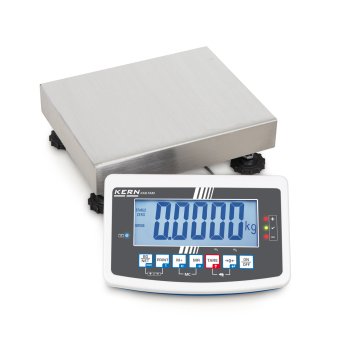

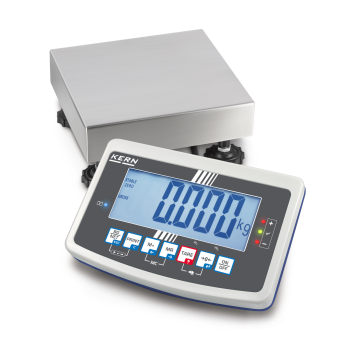

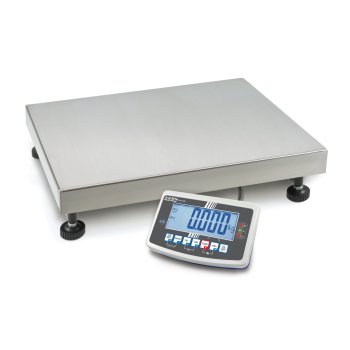

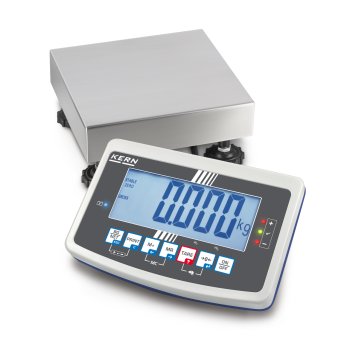

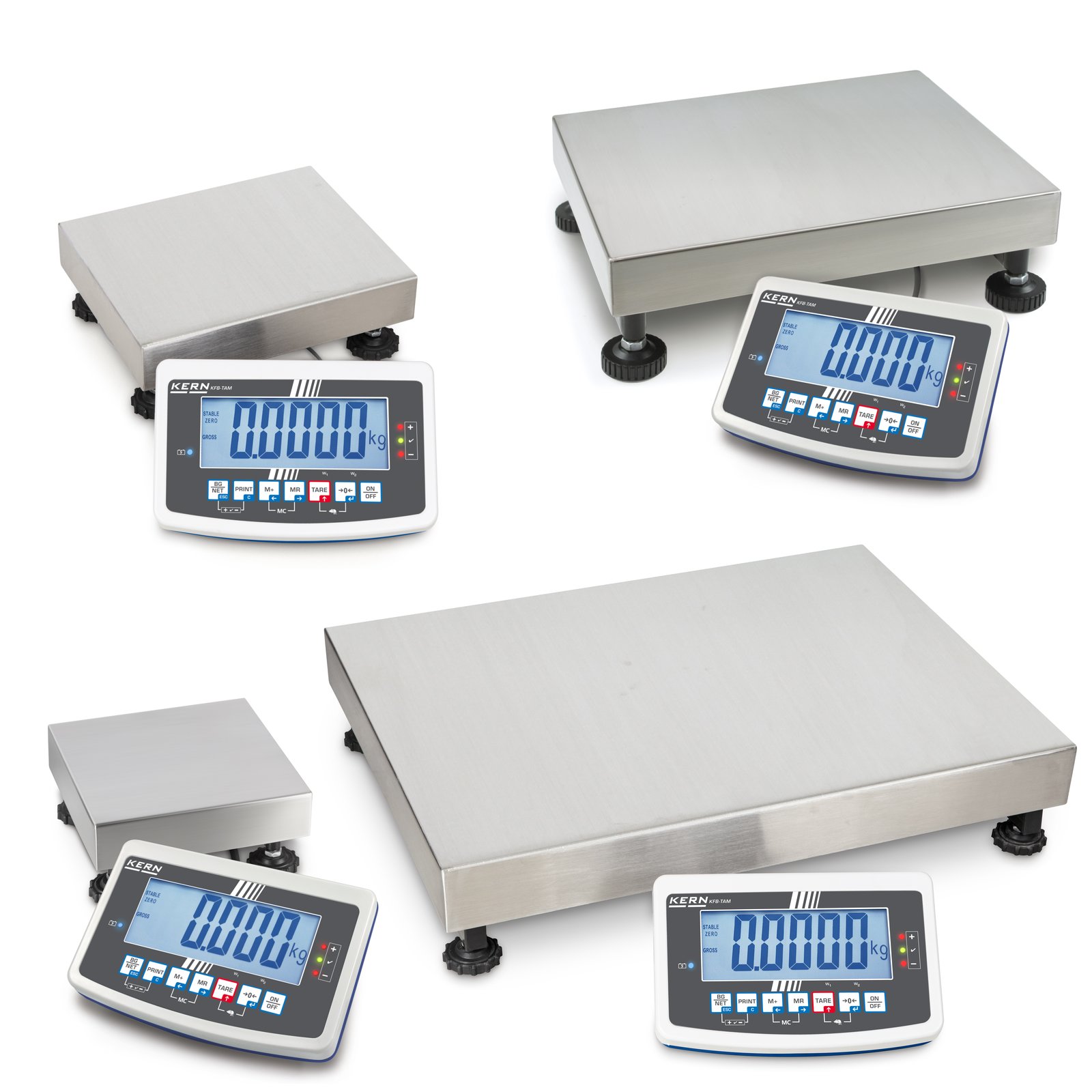

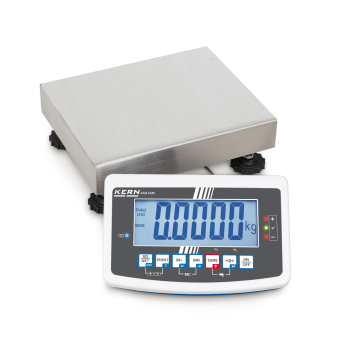

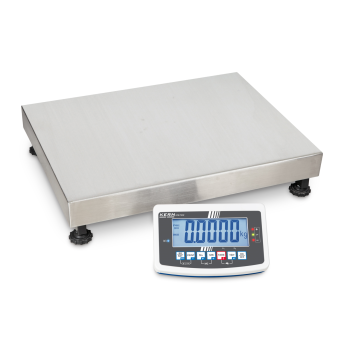

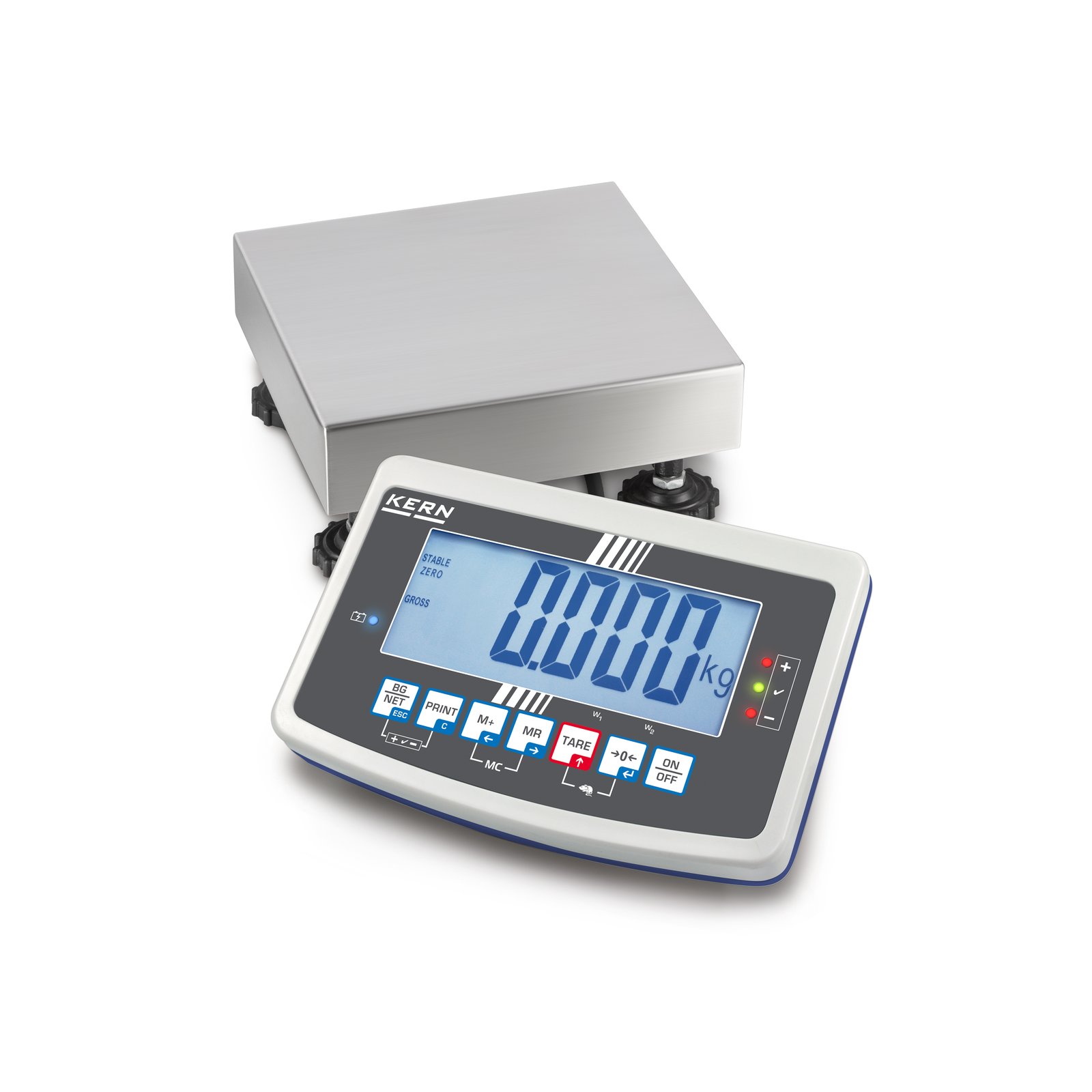

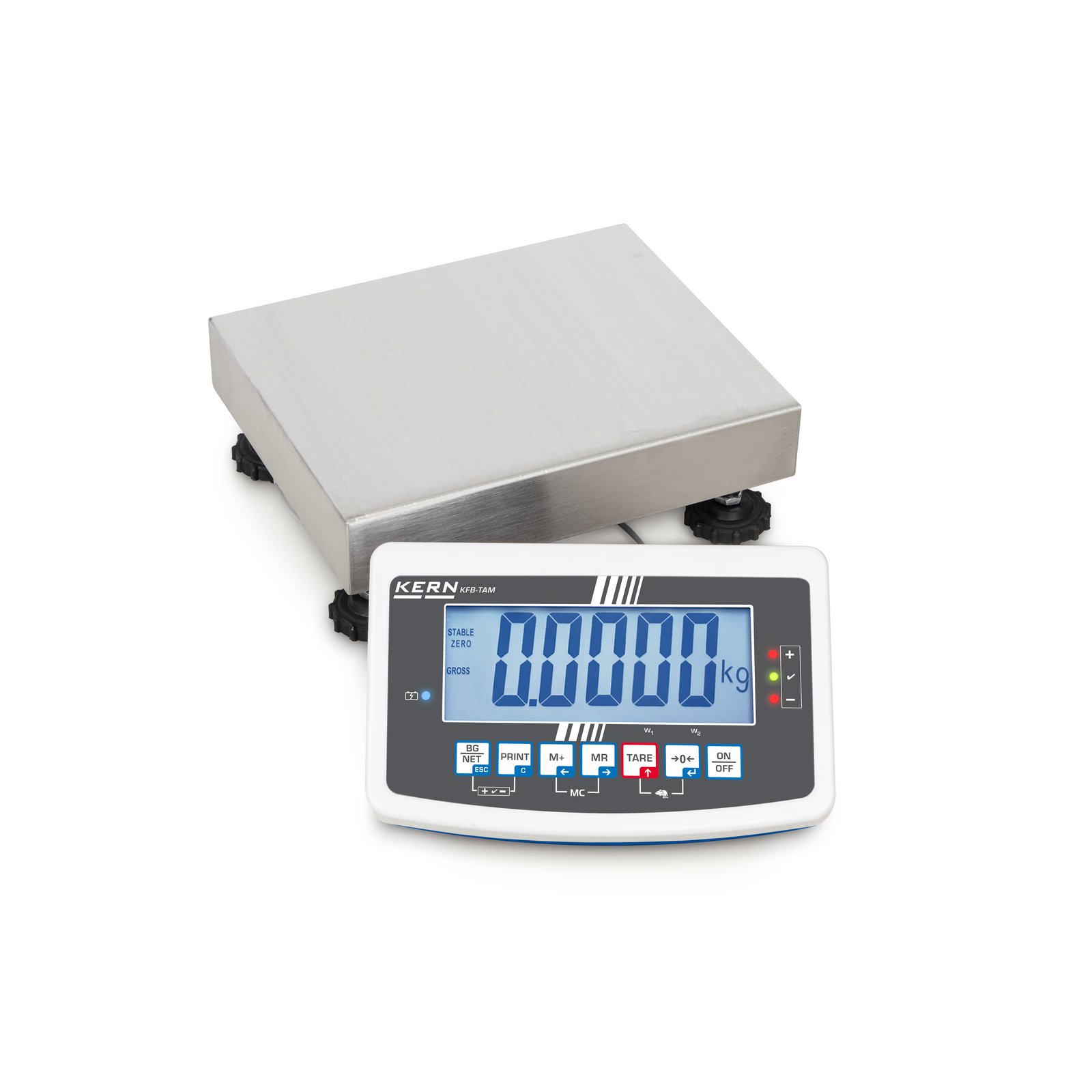

Die Plattformwaage Kern IFB-M ist eine geeichte Industriewaage in schwerer Ausführung. Durch die stabile und robuste Konstruktion ist diese Waage ideal geeignet für den dauerhaften Einsatz im industriellen Umfeld. Die Wäge-Plattform ist gegen Staub und Spritzwasser geschützt (IP65).
Für ein leichtes Ablesen sorgt ein großes hinterleuchtetes LCD-Display mit einer Ziffernhöhe von 52 mm. Das Anzeigegerät können Sie mit dem Wandhalter z.B. an Wänden montieren. Mit den als Zubehör erhältlichen Stativen können Sie das Anzeigegerät der Plattformwaage Kern IFB-M ohne Wandmontage höher setzen.
Der als Werksoption erhältliche Akku ermöglicht einen netzunabhängigen Einsatz. Der Akkubetrieb ist nicht nachrüstbar.
Für einen optimalen Stand ist das Nivellieren über vier Stellfüße und Libelle möglich.
Die Plattformwaage Kern IFB-M bietet folgende Funktionen:
Wägen
Bestimmen des Gewichts. Sie können ein Behältergewicht über die Tarafunktion abziehen.
Stückzählen
Mit der Stückzählfunktion ermitteln Sie die Anzahl gleichgewichtiger Teile.
Summieren
Addieren Sie mehrere Gewichte manuell oder automatisch und übertragen Sie die Summe auf Wunsch über eine Schnittstelle.
Wägen und Zählen mit Toleranzbereich (Checkweighing):
Eingabe eines oberen / unteren Grenzwerts. Ein optisches Signal über drei LEDs und ein abschaltbarer Signalton unterstützt das Kontrollieren. Als Zubehör bieten wir eine Signalampel zur optischen Unterstützung an.
Tierwägen:
Per Tastendruck bildet die Kern IFB-M bei unruhigen Umgebungsbedingungen oder beim Tierwägen einen stabilen Mittelwert.
Die RS-232 Schnittstelle ermöglicht Ihnen ein bequemes Übertragen der Wägedaten an Computer oder Drucker. Abfragen und Fernsteuern der Waage über externe Steuerungsgeräte oder Computer sind mittels KERN Communication Protocol (KCP) möglich. Das KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen und andere Instrumente. Er erlaubt das Abrufen und Steuern aller relevanten Parameter und Gerätefunktionen. KERN Geräte mit KCP können Sie dadurch einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Das KCP Protokoll ist in großen Teilen mit dem MT-SICS Protokoll kompatibel.
Alternativ zu der serienmäßigen RS-232 Schnittstelle können Sie zwischen zwei Analogmodulen wählen. Die Analogmodule ermöglichen z.B. den Anschluss an eine Siemens SPS®-Steuerung und benötigen eine externe Stromquelle. Die Analogmodule können nicht mit Signalampel oder Akku kombiniert werden.
Ausführung
- Zweibereichswaage eichfähig (Eichklasse III)
- Separates Anzeigegerät mit hinterleuchtetem LCD-Display (Beleuchtung ausschaltbar)
- Ziffernhöhe 52 mm
- Nivellierung über 4 Stellfüße und Libelle
- Tischfuß inkl. Wandhalterung für das Auswertegerät serienmäßig
- Arbeitsschutzhaube im Lieferumfang enthalten
- Wiegen mit Tara-Funktion
- Zählfunktion
- Wägen und Zählen mit Toleranzbereich und Ampelfunktion (Checkweighing)
- Summieren von Gewichtswerten
- Tierwiegeprogramm
- Datenschnittstelle RS-232
- Anschluss von PC und Drucker
- Übertragen auf Tastendruck
- Übertragen bei stabilem Gewicht
- Laufende Übertragung
- GLP-Protokoll
- KCP-Protokoll
- Fernsteuerung der Waage
- Optionale Analogschnittstellen z. B. zum Anschluss an Siemens SPS®-Steuerungen
- Höchstlast: Varianten mit 6 kg, 15 kg, 30 kg, 60 kg, 150 kg, 300 kg und 600 kg
- Ziffernschritt: Varianten mit 1 g bis 2 g, 2 g bis 5 g, 5 g bis 10 g, 10 g bis 20 g, 20 g bis 50 g, 50 g bis 100 g und 100 g bis 200 g
- Netzteilbetrieb 100 - 240 V / 50 - 60 Hz
- Optionaler Akkubetrieb mit integriertem Akkusatz für bis zu 35 Stunden ohne Hinterleuchtung. Ladezeit ca. 12 Stunden.
- Abschaltautomatik, konfigurierbar
- IP65 geschützte Wägeplattform aus Edelstahl
- Plattformgröße: Varianten mit 230 x 230 x 110 mm³, 300 x 240 x 110 mm³, 400 x 300 x 128 mm³, 500 x 400 x 130 mm³, 650 x 500 x 142 mm³ und 800 x 600 x 200 mm³

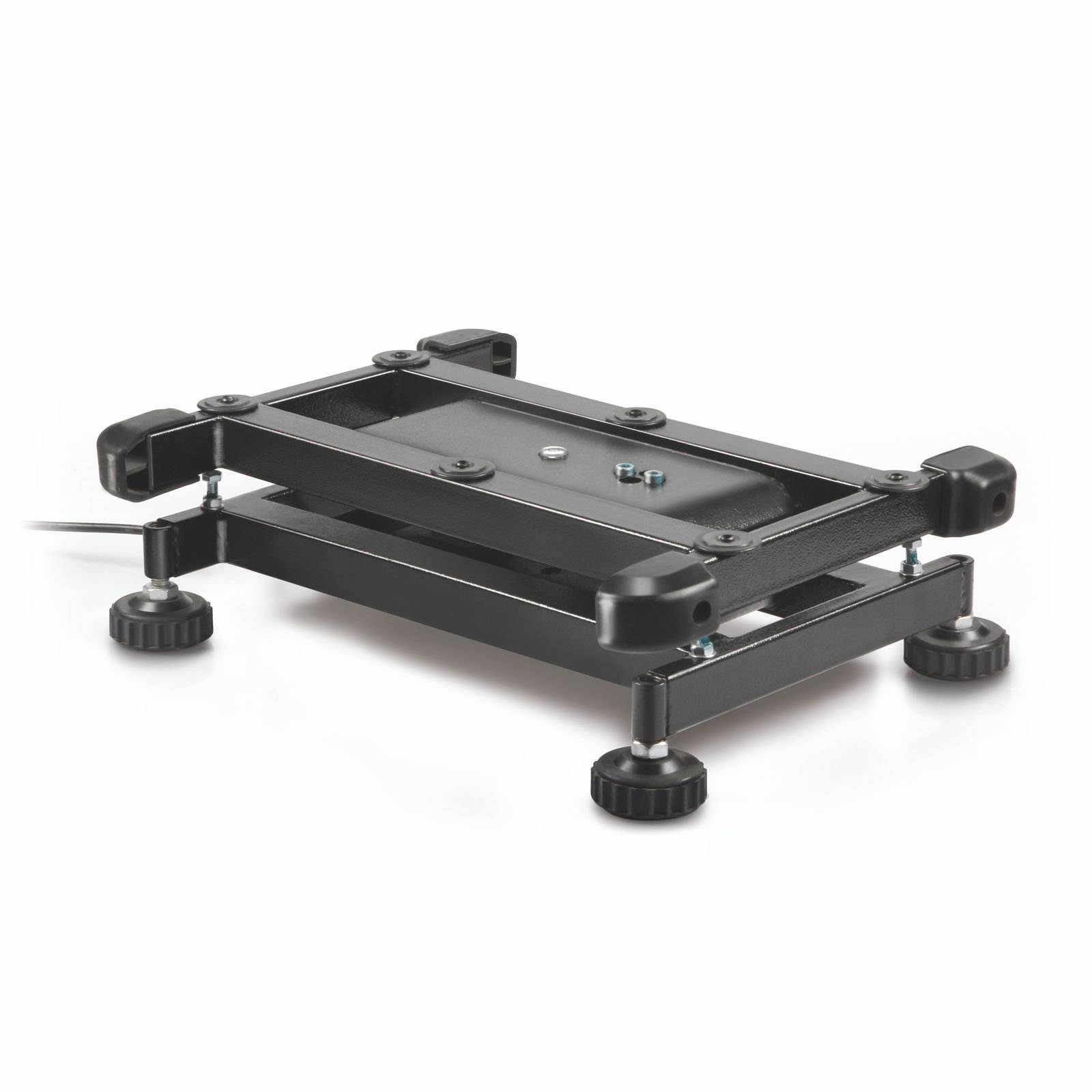

- Unterkonstruktion: Stahl lackiert
- Silikonbeschichtete Aluminium-Wägezelle
- Abmessungen Anzeigegerät: 250 x 160 x 65 mm³
- Kabellänge zum Anzeigegerät: ca. 3 m
- Eigengewicht: ca. 4,5 kg bis 44 kg
- Zulässige Umgebungstemperatur: -10 °C bis +40 °C
- Inklusive Eichgebühr
Verfügbare Varianten:
| Artikelnummer | Höchstlast | Ziffernschritt | Plattformgröße |
|---|---|---|---|
| IFB 6K-3M | 6 kg | 1 g bis 3 kg, 2 g über 3 kg | 230 x 230 x 110 mm³ |
- Höchstlast: 6 kg15 kg30 kg60 kg150 kg300 kg600 kg
- Ziffernschritt: 1 g - 2 g2 g - 5 g5 g - 10 g10 g - 20 g20 g - 50 g50 g - 100 g100 g - 200 g
- Eichfähigkeit: Eichklasse III
- Funktionen: KontrollfunktionTierwiegeprogrammAbschaltautomatikGrenzwertmeldungNivellierbare Füße und LibelleSummenfunktionAutomatische NullstellungAmpelfunktionTarafunktionZählfunktion
- Displaytyp: KabeldisplayBeleuchtungBeleuchtung abschaltbar
- Eichwert: 1 g < 3 kg < 2 g2 g < 6 kg < 5 g5 g < 15 kg < 10 g10 g < 30 kg < 20 g20 g < 60 kg < 50 g50 g < 150 kg < 100 g100 g < 300 kg < 200 g
- Kleinstes Teilegewicht: 2 g5 g10 g20 g50 g100 g200 g
- Linearität: 1 g < 3 kg < 2 g2 g < 6 kg < 5 g5 g < 15 kg < 10 g10 g < 30 kg < 20 g20 g < 60 kg < 50 g50 g < 150 kg < 100 g100 g < 300 kg < 200 g
- Mindestlast: 20 g40 g100 g200 g400 g1 kg2 kg
- Plattformgröße: 230 x 230 mm300 x 240 mm400 x 300 mm500 x 400 mm650 x 500 mm800 x 600 mm
- Reproduzierbarkeit: 1 g < 3 kg < 2 g2 g < 6 kg < 5 g5 g < 15 kg < 10 g10 g < 30 kg < 20 g20 g < 60 kg < 50 g50 g < 150 kg < 100 g100 g < 300 kg < 200 g
- Schnittstellen: RS-232AnalogausgangFernsteuerung der WaageLaufende ÜbertragungÜbertragung auf TastendruckÜbertragung bei stabilem Gewicht
- Schutzart: IP65: Staubdicht und Schutz gegen Strahlwasser
- Stabilisierungszeit: 2 s
- Stromversorgung: Akkubetrieb (optional)Netzbetrieb
